汽車線束顏色代碼表示的含義
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2023-09-04
汽車線束在整車中的作用是將電氣系統的電信號進行傳遞或交換，實現電氣系統各部分的功能及要求。而汽車線束顏色代碼則代表了這些線束的不同功能及用途。
電線的顏色：分為黑、棕、紅、橙、黃、綠、藍、紫、灰、白、粉等。

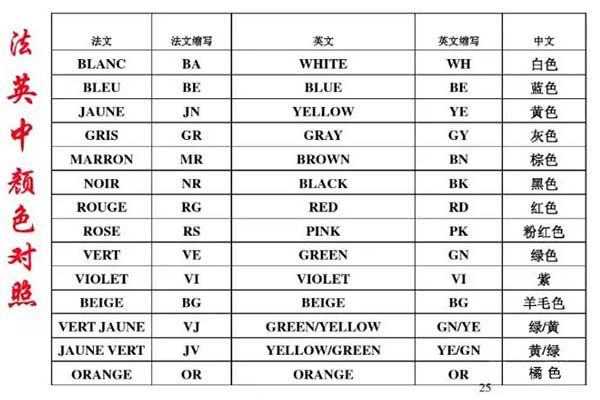

每個顏色對應相應的英文字母縮寫，具體可以參考汽車線束顏色對照表
下面就給大家詳細介紹汽車線束顏色代碼所代表的含義：
黑色：一般表示負極 (ground ) 電源線，例如終端地線、所見即所得( SOS )電子系統的負荷和傳感器地線。
紅色：一般表示正極( power)電源線，例如電池的正極電線、發電機電線、點火電線以及控制模塊的電源電線.
黃色：表示氧氣傳感器線或傳感器信號線。例如氧氣傳感器或油溫測量的傳感器等.
白色：表示前照燈、后照燈( 倒車燈 )、車內照明等。也用于音響系統、顯示器和導航設備的位置燈泡線。
藍色：表示遠光燈、防秀燈、海水淡化裝置等。藍色線也可以表示冷卻系統，例如發動機溫度傳感器的線.
綠色：表示汽車發動機的速度或轉速傳感器或相應的信號傳輸線。某些汽車還會使用綠色線來傳遞柴油機UTE數據
橙色：表示位置燈和示寬燈以及安全帶警報器和側面燈。同時，也可以作為后備電源供電線。
紫色：是用于汽車的攝像頭，例如導航攝像頭、逆行監控?cái)z像頭、智能車燈攝像頭等。
灰色：表示空氣壓力傳感器、油門位置傳感器、車速傳感器等。同時，也可以用于表示座椅加熱器的線路。
棕色：表示車門控制器、電吸門、后備箱彈簧線圈等。棕色線還可以用于車身控制模塊、駕駛員安全系統等等。
現在認識了這些線束額色代碼的含義，對于我們維修、排障和更換附件都是非常方便。
